流量測量節流裝置是差壓式流量測量?jī)x表的一次裝置，流體通過一次裝置所產生的差壓，可用差壓式測量?jī)x表來測量，從而構成差壓式流量計，到目前為止，在流量?jī)x表的應用中，差壓式流量測量?jī)x表仍占有較大的比重，它具有結構簡單、安裝維護方便、適應范圍廣、性能穩定、可靠性高、以及有較高的精確度和價格低廉等優點。
因此，流量測量節流裝置被廣泛使用于化工、石化、電力、冶金、輕工、紡織、醫藥、食品及軍工等行業，用于測量工藝過程中各種溫度,壓力下流體的流量，包括液體、氣體和蒸汽。
按照取壓方式命名，產品分類為：法蘭取壓節流裝置、角接取壓節流裝置(包括環室取壓和鉆孔取壓兩種)和徑距取壓節流裝置。
節流元件包括：標準孔板、標準噴嘴、長徑噴嘴、文丘里管和文丘里噴嘴。
特殊節流裝置包括：1/4圓孔板、錐形入口孔板、雙重孔板、圓缺孔板、偏心孔板、端頭孔板、楔形流量計、內錐流量計和均速管等。
根據使用介質及材料不同，差壓式節流裝置的最高使用溫度可達700℃，最高使用壓力可達42MPA，最低使用溫度為-196℃。
我廠生產的標準孔板、標準噴嘴、文丘里噴嘴和文丘里管，符合國家標準GB/T2624.1~4-2006《用安裝在圓形截面管道中的差壓裝置測量滿管流體流量》或等同采用的IS05167-1~4:2003《Measurement of fluid flow by means of pressure differential devices inserted in circular crosssection conduits running full》的要求。
測量原理：國家標準中對于測量原理和計算方法的敘述，即安裝在充滿流體的管線中的一次流量測量節流裝置（如孔板、噴嘴、文丘里管），其上游側與喉部或下游側之間將產生一個靜壓差，根據該壓差的實測值和流動流體的特性以及裝置的使用環境，并假設該裝置與經過校準的一個裝置幾何相似且使用條件相同，就可確定此流量的數據。

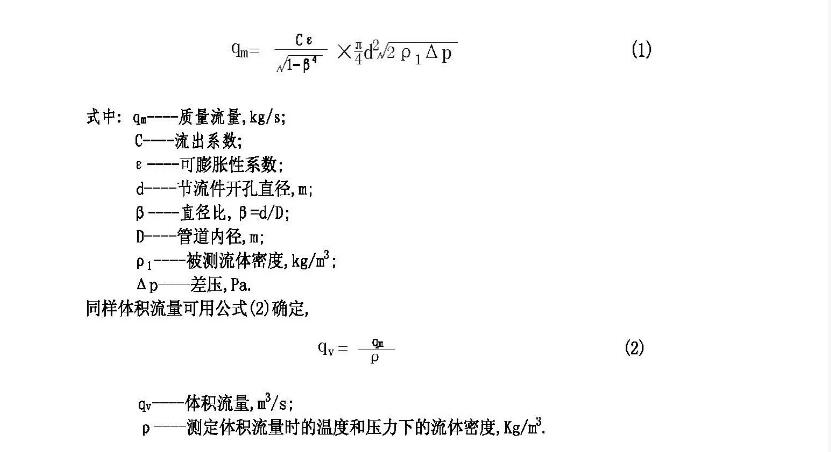

其質量流量與差壓的關系，符合GB/T2624規定的不確定度限值，并可用公式(1)確定
